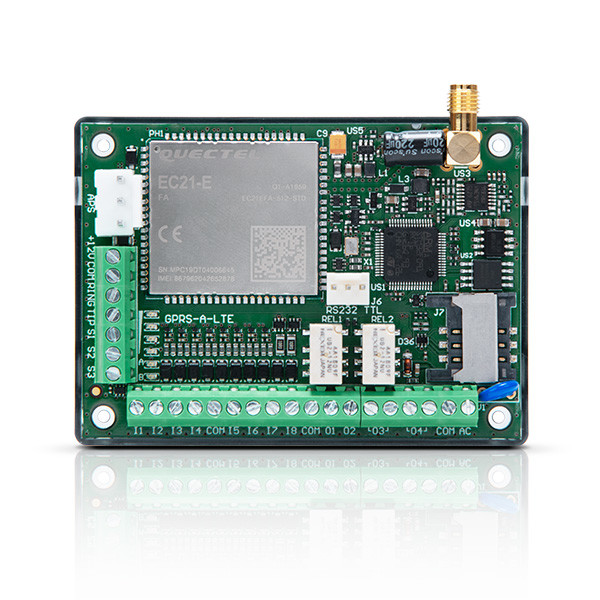

GPRS-A LTE tiedonsiirtomoduuli

GPRS-A LTE tiedonsiirtomoduuli

GPRS-A LTE on universaali tiedonsiirtomoduuli, joka voi toimia itsenäisesti tai osana murtohälytys- ja automaatiojärjestelmiä. Laite on varustettu GSM modulilla, joka tukee tiedonsiirtoa LTE tekniikkaa käyttäen.

Moduulia voidaan käyttää lähes minkä tahansa hälytysjärjestelmän raportoinnin tiedonsiirron toteuttamisessa kun se on liitetty keskuksen lankapuhelin (PSTN) liitäntään tai ohjelmoitaviin lähtöihin.

Laitteessa on 8 tuloa, jotka voidaan asettaa digitaalisiksi (NO, NC) tai analogisiksi. Analogisena toimivia laitteita voidaan käyttää automaatiojärjestelmissä tai ulkoisten laitteiden, kuten lämpötila-, paine- ja kosteusantureiden tarkkailuun. GPRS-A LTE:ssä on myös 1-johdin väylä, johon voit liittää jopa 8 digitaalista DS-T1 tai DS-T2 lämpötila-anturia. Moduuli voi lähettää mittaustiedot käyttäen MQTT-, JSON- ja MODBUS RTU avoimia protokollia GPRS kautta. On myös mahdollista luoda palvelin, joka kerää tietoja useista eri moduuleista. Kerättyä dataa voidaan käyttää prosessointiin ja visualisointiin, esim. valvoa vallitsevia ympäristön parametreja kylmähalleissa, varasto- tai tuotantotiloissa, eli moduuli voi olla osa nopeasti yleistyvää Internet of Things (IoT) konseptia. Jos analogisten tulojen tai 1-johdin antureiden signaalien asetetut kynnysarvot ylitetään, GPRS-A LTE voi ilmoittaa tällaisen tapahtuman vastauksena valvonta-asemalle tai lähettää ilmoituksen valituille käyttäjille. Voit myös ohjelmoida valittujen lähtöjen tilan automaattisen muutoksen vastauksena tiettyihin tapahtumiin, kuten lämmityksen kytkeminen päälle jos lämpötila laskee merkittävästi.

Moduuli lähettää ilmoituksen jopa kahdeksalle käyttäjälle usealla tavalla: käyttämällä SMS- tai PUSH-viestejä tai CLIP-palvelun kautta.

Laitteessa on 4 ohjelmoitavaa lähtöä, joita voidaan ohjata etänä SMS, CLIP, GX CONTROL mobiilisovelluksella tai GX Soft ohjelmistolla sekä IoT kautta. GPRS-A LTE:tä voidaan käyttää hälytysjärjestelmän tai muiden laitteiden kauko-ohjaukseen.

Ohjelmoinnissa ja määrityksissä on käytettävä tietokonetta, johon on asennettu GX Soft PC-ohjelmisto. Tietokone voi muodostaa yhteyden moduuliin paikallisesti (RS-232 (TTL) -portti) tai etänä GPRS kautta.

GPRS-A LTE ohjelmaversion päivitys etänä on mahdollista UpServ -päivityspalvelimen kautta.

• tapahtumaraportointi: SMS / LTE
• muilta laitteilta vastaanotettujen tapahtumakoodien konvertointi ja edelleenlähetys (hälytyskeskuksen simulointi)
• ilmoitukset enintään 8 puhelinnumeroon
• viestintä: ääniviesti / SMS / PUSH / CLIP
• 8 ohjelmoitavaa tuloa (NO / NC / analoginen)
• 1-johdin väylä - tuki jopa 8 digitaaliselle lämpötila-anturille
• kyky konfiguroida toiminto, kun asetetut kynnysarvot ylittyvät:
  analogisissa tuloissa
  1-johdin antureista
• verkkovirtavalvonta
• 4 lähtöä (2 relettä, 2 OC avokollektoria) joiden ohjaus SMS / CLIP (enintään 10 000 numeroa) / GX CONTROL / GX Soft / IoT kautta
• IoT - tukee avoimia protokollia: MQTT, JSON, MODBUS RTU
• mahdollisuus tarkistaa pre-paid tilin saldo ja ilmoittaa kun se laskee minimirajan alle
• konfiguroint GX Soft ohjelmistolla:
  paikallisesti - RS-232 (TTL) sarjaportin kautta (USB-RS ohjelmointityökalu)
  etänä - GPRS kautta
• yhteensopiva GX CONTROL mobiilisovelluksen kanssa
• ohjelmaversion etäpäivitys mahdollisuus
• liitäntä erilliselle APS-612 virtalähteelle
• releulostuloja: 2
• OC ulostuloja: 2
• sisääntuloja / silmukoita:8
• toimintalämpötila: -10°C ... +55°C
• käyttöjännite: 12V DC
• virrankulutus: lepotila 60mA / maksimi 400mA
• ulostulot 01..02 (OC): 50mA / 12V DC
• ulostulot 03...04 (rele): 1000mA / 30V DC
• maksimi AC tulojännite: 25V AC
• ympäristöluokka: II
• maksimi kosteus:93±3%
• paino: 112g
